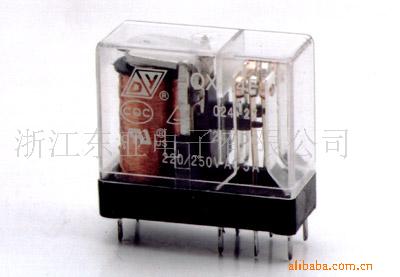

PC板继电器JQX-14F 024-2Z

Outline LXWXH(mm) 30×13×27
主要特征 ◆ DPST-NO contact gap:1.5mm available
◆ Slim-styled power relay
◆ Creepage distance:8.0mm min.
◆ Au-clad contact available
触点形式
触点形式                       2H,2Z
材料                          AgCdO
最大切换电流t             5A
最大切换电流             250VAC/30VDC
最大切换功率               1250VA/150W
额定负载（阻性）        5A/250VAC
                                 5A/30VDC
接触电阻                100mΩMax.
线圈参数
额定电压                3～48VDC
线圈功耗      540/720mW
性能参数
绝缘电阻                1000MΩMin.
介质耐压                   触间点s 1000VAC.
                                    Between coil and contacts 5000VAC.
环境温度                  -40℃～+70℃
吸合/释放时间                 5ms/15ms
机械寿命                10,000,000 Ops.
电气寿命                100,000 Ops.
引出端方式                        PCB
安全认证                   UL,TUV,CCEE
对照型号                      OMRON:G2R
                                    NAIS:JR2/JR2A
                                    OEG:OMI
                                    SCHRACK:RP82
                                    P&B:RKS
